電動對夾式蝶閥
- 閥門型號：D971X，D971F46，D973H
- 通徑規格：DN50～DN1200
- 結構形式：中線式、三偏心
- 閥體材質：球墨鑄鐵、鑄鋼WCB、不銹鋼304、316
- 公稱壓力：PN6、PN10、PN16、PN25
- 適用溫度：-40℃～450℃
- 應用范圍：水、蒸氣、油品、腐蝕性介質等
- 產品特點：閥體小，結構簡單，可用于空間狹窄、管道距離短的工況
電動對夾式蝶閥簡介：

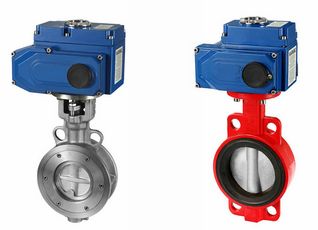

電動對夾式硬密封蝶閥 電動對夾式軟密封蝶閥
電動對夾式蝶閥應用：
電動對夾式蝶閥根據密封材質不同分為硬密封和軟密封，軟密封蝶閥為中線式，一般用于溫度、壓力不是很高或帶腐蝕性介質的場所，具有防腐、零泄漏等優點。金屬硬密封蝶閥多為雙偏心或三偏心式，不僅適用于常溫常壓場合，在高溫高壓的工況當中也被廣泛應用，且閥座與碟板不摩擦，有使用壽命長等優點。對夾式電動蝶閥只需旋轉90°就可以快速開啟和關閉閥門，根據電動執行裝置功能選項和使用工況不同，可用來做閥門開和關的控制模式，也可用來調節介質流量、壓力的大小。
電動對夾式蝶閥是依靠電動執行器的電源驅動來控制閥門的開關，電動對夾式蝶閥本身沒有法蘭，閥體厚度相對來說比較薄，是直接用一組螺栓穿過螺栓孔，將蝶閥夾在管道兩端法蘭之間，然后用螺栓連接起來，所以特別適用于現場空間有限、管道距離比較短的工況場合當中。由于對夾式電動蝶閥在溫度較高的情況下，螺栓會發生膨脹有可能會導致泄露，所以一般不建議使用在高溫工況里。
電動對夾式硬密封蝶閥 電動對夾式軟密封蝶閥
電動對夾式蝶閥應用：
電動對夾式蝶閥根據密封材質不同分為硬密封和軟密封，軟密封蝶閥為中線式，一般用于溫度、壓力不是很高或帶腐蝕性介質的場所，具有防腐、零泄漏等優點。金屬硬密封蝶閥多為雙偏心或三偏心式，不僅適用于常溫常壓場合，在高溫高壓的工況當中也被廣泛應用，且閥座與碟板不摩擦，有使用壽命長等優點。對夾式電動蝶閥只需旋轉90°就可以快速開啟和關閉閥門，根據電動執行裝置功能選項和使用工況不同，可用來做閥門開和關的控制模式，也可用來調節介質流量、壓力的大小。
電動對夾式蝶閥技術參數：
| 公稱通徑 | DN50～DN1200(mm) |
| 公稱壓力 | PN0.6、1.0、1.6、2.5MPa |
| 連接形式 | 對夾式連接 |
| 閥體材質 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
| 密封材料 | 軟密封（橡膠、PTFE、PPL）、硬密封（不銹鋼） |
| 電源電壓 | AC220V、AC380V、DC24 |
| 泄露量 | 按GB/T4213-92，為Kv值的10-4，軟密封（零泄露） |
| 適用介質 | 水、蒸氣、油品、腐蝕性介質等 |
| 控制方式 | 普通開關模式、調節控制型（4～20mA） |
電動對夾式蝶閥安裝須知：
電動對夾式蝶閥一般不能用于管線的末端和下游需要拆卸的場合，因?yàn)楫?dāng)下游的法蘭拆卸下來的時候，對夾式的閥門會掉下來，這種情況就必須要在另外做短節以便拆卸，而法蘭式蝶閥不存在上面的問題，但是成本會比較高。
對夾式電動蝶閥和法蘭式蝶閥用途相同，都是對流體流量進行調節，它們的不同在于安裝形式，當壓力過大時，建議法蘭式蝶閥好一些，對于具有危險性的流體也建議使用法蘭式蝶閥的。
