電動圓形百葉式調節蝶閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區新洲路222號
用途和特點
圓形百葉式蝶閥與電動電執行機構配套廣泛應用于建材、治金、礦山、電力等生產過程，能自動控制或手動控制調節管路中介質流量之用。蝶瓣采用百葉多軸體結構，液體均勻 ，啟閉力均勻，動作靈敏，性能可靠。
主要技術參數
|
公稱壓力PN
|
0.05MPa
|
泄漏率
|
≤3%
|
|
適用溫度
|
-30℃～350℃
|
介質流量
|
≤25m/s
|
|
適用介質
|
粉塵、含塵氣體
|
|
|

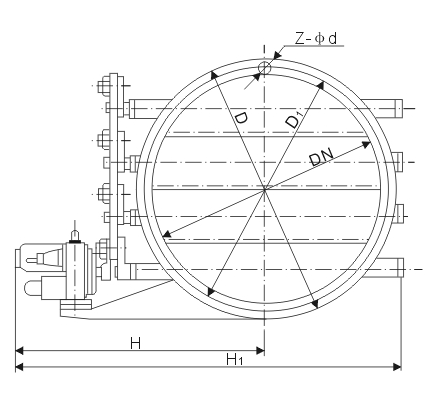

電動圓形百葉式調節蝶閥主要外形連接尺寸
|
DN
|
D1
|
D
|
L
|
L1
|
H1
|
H
|
b
|
Z-Фd
|
|
500
|
555
|
600
|
220
|
300
|
900
|
1270
|
8
|
208
|
|
600
|
655
|
700
|
220
|
300
|
950
|
1370
|
10
|
208
|
|
700
|
755
|
800
|
240
|
300
|
1000
|
1470
|
10
|
208
|
|
800
|
870
|
930
|
240
|
365
|
1120
|
1670
|
10
|
24-23
|
|
900
|
970
|
1030
|
260
|
365
|
1170
|
1740
|
12
|
24-23
|
|
1000
|
1070
|
1130
|
260
|
365
|
1220
|
1840
|
12
|
28-23
|
|
1120
|
1190
|
1250
|
280
|
420
|
1430
|
2110
|
12
|
28-23
|
|
1250
|
1320
|
1380
|
280
|
420
|
1495
|
2240
|
14
|
32-23
|
|
1400
|
1470
|
1530
|
300
|
420
|
1570
|
2390
|
14
|
36-23
|
|
1600
|
1670
|
1730
|
320
|
450
|
1745
|
3660
|
14
|
40-23
|
|
1800
|
1870
|
1930
|
340
|
450
|
1845
|
2860
|
16
|
44-23
|
|
2000
|
2070
|
2130
|
360
|
450
|
1945
|
3060
|
16
|
48-23
|
|
2240
|
2310
|
2370
|
380
|
480
|
2095
|
3330
|
18
|
48-23
|
|
2500
|
2570
|
2630
|
420
|
480
|
2225
|
3590
|
18
|
52-23
|
|
2800
|
2870
|
2930
|
440
|
480
|
2375
|
3890
|
18
|
60-23
|
|
3000
|
3070
|
3130
|
460
|
480
|
2475
|
4090
|
18
|
60-23
|
產品尺寸
